Firmware 3.2 Aktuální Zobrazit starší FW 2.4
Podpora EPDiy paralelního ovladače

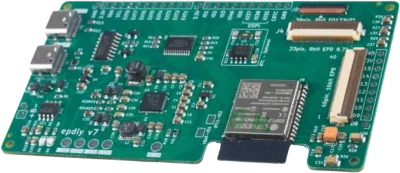

Podpora paralelního e-paper ovladače EPDiy od Pajenicko.cz s deskou „SVERIO PaperBoard EPDiy" a displeji ED060XC3 a ED097TC2.
Infobar na párovací obrazovce
Na párovací obrazovce větších displejů se zobrazuje infobar se základními informacemi o firmwaru, desce, displeji atd.
Cachované Wi-Fi připojení
Wi-Fi připojení je cachované pro rychlejší navázání spojení při každém probuzení.
Wi-Fi provisioning přes Improv
Podpora Improv Wi-Fi provisioningu – nastavení Wi-Fi připojení přes prohlížeč, když je deska v párovacím režimu a připojená k PC přes instalaci FW.
Lepší ošetření chyb obrázků
Vylepšené zpracování a ošetření možných chyb při načítání obrázků pro vyšší stabilitu.
SHT40 autoscan
Automatické skenování čidla SHT40 na několika možných adresách pro spolehlivější detekci.
Podpora nových displejů
Podpora nových displejů ve forknuté knihovně GxEPD2: GDEM042F52, GDEY0579F51, GDEY0583x, GDEM102F91 a GDEY116F91.
Až o 75% rychlejší načtení
Bufferované načtení obrázku přímo do řadiče ePaperu namísto stránkovaného výpisu - výrazně rychlejší a šetří baterii.
Ještě lepší výdrž
Díky řadě nových úsporných funkcí je již tak skvělá výdrž na baterii ještě lepší.
Rychlý refresh displeje
Server může řídit jakou metodou bude e-paper obnovený pro rychlejší zobrazení.
Vypínání Wi-Fi
Wi-Fi se vypíná před překreslením obsahu e-paperu, kdy již není potřeba - hospodárné chování šetří baterii.
Inteligentní práce s čidly
Využívá se pouze nalezené čidlo, takže se při každém probuzení neztrácí čas procházením všech čidel.
Podpora čidla Sensirion STCC4
Podpora dalšího čidla STCC4 pro měření teploty, vlhkosti a CO2.
Refactorovaný kód
Kompletně zpřehledněný kód rozdělený do tříd. Díky @__andy99__, který se o kód v repozitáři stará a pomáhá s vývojem a pomohl s celou řadou nových funkcí ať už přímo, nebo review kódu.
Nové JSON API
Komunikace se serverem probíhá moderně přes JSON a rozšiřuje data, která zařízení může zaslat a zasílá. Díky @_patrik_novak_ za pomoc s implementací.
Přesnější uspání desky
Vteřinové rozlišení s kompenzací běhu programu. Délka uspání je upravená o dobu nutnou na stažení a vykreslení.
Podpora PNG formátu
PNG je v některých scénářích datově úspornější než Zx RLE formát. Server vrací vhodnější variantu.
OTA aktualizace
Jednoduchá automatická aktualizace firmwaru ze serveru přes Wi-Fi.
Pokročilejší telemetrie
Firmware hlásí typ desky, displeje, teplotu procesoru, čas potřebný na stažení a vykreslení obsahu.
Šifrování přenášených dat
Data jsou mezi zařízením a serverem jsou přenášená šifrovaně pro lepší zabezpečení.
Podpora dalšího tlačítka
U podporovaných desek umožňuje extra tlačítkem restartovat zařízení, vymazat obrazovku nebo resetovat nastavení Wi-Fi.
Uspávání desky při vykreslení obsahu
Překreslení obsahu na displeji může v některých případech trvat i desítky sekund. Po tuto dobu je deska v tzv. "light sleep" režimu pro co nejúspornější běh.
Lepší stabilita při nahrávání obsahu
Rozdělení času pro timeouty při načítání dat/celkového přenosu, ošetření nekompletního načtení.
Aktualizace bez reinstalace
Možnost firmware jen aktualizovat bez potřeby znovu nastavovat připojení na Wi-Fi.
Nová SPI deska SVERMIO
Podpora pro novou SPI desku od Pájeníčka.
Poslední verze knihoven
Postaven na aktuálních verzích všech použitých knihoven.
Přehlednější výpis do konzole
Výpis na sériovém portu obsahuje více důležitých informací roztříděných do kategorií pro lepší orientaci ve výpisu dat.
Čtyřbarevný displej GDEM075F52
Podpora pro čtyřbarevný 800x480 7.5" displej Good Display GDEM075F52.
API klíč zařízení
Zařízení do komunikace přidává vygenerovaný klíč pro vyšší bezpečnost.
Možnost zachovat obrazovku při chybě
V administraci můžete volitelně nastavit, aby při absenci připojení zůstal na displeji viditelný poslední obraz (místo chybové hlášky).
Changelog starších verzí
- FW 2.4:
- Server může vrátit informaci o tom, kdy se má příště zařízení připojit, s rozlišením na vteřiny (místo minut).
- Podpora pro další displeje díky aktualizovaným knihovnám.
- Podpora pro nové desky LáskaKit ESPink 3.5, Seeed Studio.
- FW 2.3:
- Informativní obrazovka, když je nedostupné AP pro připojení k internetu. Pokud je nedostupné opakovaně, tak se prodlužuje čas, po kterém se zařízení snaží znovu připojit (a vysílá vlastní AP pro možnost přenastavení konektivity), aby nedošlo k rychlému vyčerpání baterie během několika dní.
- Podpora pro nové LáskaKit desky s Fuel gauge.
- FW 2.1 a 2.2:
- Podpora pro další čidla pro záznam teploty/vlhkosti navíc i tlak/CO2. Konkrétně jsou podporovaná čidla: SHT40/41/45, SCD40/41 a BME280. Díky ChiptronCZ!
- Pořešené načítání obsahu na horší konektivitě do internetu díky Michalu Schwarzovi.
- Nová obrazovka pro připojení zařízení na Wi-Fi s QR kódy díky dronecz.
- Podpora otočení obsahu na displeji o 180° (pro displeje umístěné vzhůru nohama).
- Rozšířené definice o další typy ePaperů a podpora čtyřbarevného od Waveshare.
- Optimalizace kódu od Andyho.
| Firmware | Typ displeje | Rozlišení | ||
| GDEW0154T8 | 1.54" | 152 x 152 | ||
| GDEY027T91 | 2.7" | 176 x 264 | ||
| GDEY029T94 | 2.9" | 128 x 296 | ||
| GDEY029T71H | 2.9" | 168 x 384 | ||
| GDEQ031T10 | 3.1" | 240 x 320 | ||
| GDEQ042T81 | 4.2" | 400 x 300 | ||
| GDEH0576T81 | 5.76" | 920 x 680 | ||
| GDEY0579T93 | 5.79" | 792 x 272 | ||
| GDEQ0583T31 | 5.83" | 648 x 480 | LáskaKit stavebnice | |
| GDEW0583T8 | 5.83" | 648 x 480 | ||
| WS75BWT7 | 7.5" | 800 x 480 | ||
| GDEW075T7 | 7.5" | 800 x 480 | ||
| GDEY075T7BW | 7.5" | 800 x 480 | ||
| GDEM102T91 | 10.2" | 960 x 640 | LáskaKit stavebnice | |
| GDEM1085T51 | 10.85" | 1360 x 480 | ||
| GDEM133T91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154D67 | 1.54" | 200 x 200 | ||
| GDEY0213B74 | 2.13" | 128 x 250 | ||
| GDEW029T5D | 2.9" | 128 x 296 | ||
| GDEW042T2_G | 4.2" | 400 x 300 | ||
| GDEY042T81 | 4.2" | 400 x 300 | LáskaKit stavebnice | |
| GDEQ0426T82 | 4.26" | 800 x 480 | LáskaKit stavebnice | |
| GDEY075T7 | 7.5" | 800 x 480 | LáskaKit stavebnice |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154Z90 | 1.54" | 200 x 200 | ||
| WS42YBW400300 | 4.2" | 400 x 300 | ||
| GDEQ042Z21 | 4.2" | 400 x 300 | ||
| GDEY042Z98 | 4.2" | 400 x 300 | ||
| HINK_E075A01 | 7.5" | 640 x 384 | ||
| GDEY0579Z93 | 5.79" | 792 x 272 | ||
| GDEW0583C64 | 5.83" | 600 x 448 | ||
| GDEQ0583Z31 | 5.83" | 648 x 480 | ||
| GDEY075Z08 | 7.5" | 800 x 480 | LáskaKit stavebnice | |
| GDEH075Z90 | 7.5" | 880 x 528 | ||
| GDEM102Z91 | 10.2" | 960 x 640 | ||
| GDEY116Z91 | 11.6" | 960 x 640 | ||
| GDEY1248Z51 | 12.48" | 1304 x 984 | ||
| GDEM133Z91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEM0154F51H | 1.54" | 200 x 200 | ||
| GDEY0213F51 | 2.13" | 128 x 250 | ||
| GDEY0266F51H | 2.66" | 184 x 460 | ||
| GDEY029F51H | 2.9" | 168 x 384 | ||
| WS3004YRBW | 3.00" | 168 x 400 | ||
| GDEY0420F51 | 4.2" | 400 x 300 | ||
| GDEM042F52 | 4.2" | 400 x 300 | LáskaKit stavebnice | |
| WS437YRBW | 4.37" | 512 x 368 | ||
| GDEY0579F51 | 5.79" | 792 x 272 | ||
| GDEY0583F41 | 5.83" | 648 x 480 | LáskaKit stavebnice | |
| GDEM075F52 | 7.5" | 800 x 480 | LáskaKit stavebnice | |
| GDEM102F91 | 10.2" | 960 x 640 | ||
| GDEY116F51 | 11.6" | 960 x 640 | ||
| GDEY116F91 | 11.6" | 960 x 640 | ||
| LáskaKit Live | GDEY1248F51 | 12.48" | 1304 x 984 | LáskaKit stavebnice |
| Firmware | Typ displeje | Rozlišení | ||
| GDEP0565D90 | 5.65" | 600 x 448 | ||
| Následující dva FW počítají s deskou ESPink-Frame-7.x - pro zapojení přes SPI adaptér přejděte na záložku: "ESP32-S3 + SPI adaptér". | ||||
| GDEY073D46 | 7.3" | 800 x 480 | ||
| GDEP073E01 | 7.3" | 800 x 480 | ||
| Firmware | Typ displeje | Rozlišení | ||
| GDEW0154T8 | 1.54" | 152 x 152 | ||
| GDEY027T91 | 2.7" | 176 x 264 | ||
| GDEY029T94 | 2.9" | 128 x 296 | ||
| GDEY029T71H | 2.9" | 168 x 384 | ||
| GDEQ031T10 | 3.1" | 240 x 320 | ||
| GDEQ042T81 | 4.2" | 400 x 300 | ||
| GDEH0576T81 | 5.76" | 920 x 680 | ||
| GDEY0579T93 | 5.79" | 792 x 272 | ||
| GDEQ0583T31 | 5.83" | 648 x 480 | LáskaKit stavebnice | |
| GDEW0583T8 | 5.83" | 648 x 480 | ||
| WS75BWT7 | 7.5" | 800 x 480 | ||
| GDEW075T7 | 7.5" | 800 x 480 | ||
| GDEY075T7BW | 7.5" | 800 x 480 | ||
| GDEM102T91 | 10.2" | 960 x 640 | LáskaKit stavebnice | |
| GDEM1085T51 | 10.85" | 1360 x 480 | ||
| GDEM133T91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154D67 | 1.54" | 200 x 200 | ||
| GDEY0213B74 | 2.13" | 128 x 250 | ||
| GDEW029T5D | 2.9" | 128 x 296 | ||
| GDEW042T2_G | 4.2" | 400 x 300 | ||
| GDEY042T81 | 4.2" | 400 x 300 | ||
| GDEQ0426T82 | 4.26" | 800 x 480 | ||
| GDEY075T7 | 7.5" | 800 x 480 | LáskaKit stavebnice |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154Z90 | 1.54" | 200 x 200 | ||
| WS42YBW400300 | 4.2" | 400 x 300 | ||
| GDEQ042Z21 | 4.2" | 400 x 300 | ||
| GDEY042Z98 | 4.2" | 400 x 300 | ||
| HINK_E075A01 | 7.5" | 640 x 384 | ||
| GDEY0579Z93 | 5.79" | 792 x 272 | ||
| GDEW0583C64 | 5.83" | 600 x 448 | ||
| GDEQ0583Z31 | 5.83" | 648 x 480 | ||
| GDEY075Z08 | 7.5" | 800 x 480 | LáskaKit stavebnice | |
| GDEH075Z90 | 7.5" | 880 x 528 | ||
| GDEM102Z91 | 10.2" | 960 x 640 | ||
| GDEY116Z91 | 11.6" | 960 x 640 | ||
| GDEY1248Z51 | 12.48" | 1304 x 984 | ||
| GDEM133Z91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEM0154F51H, GDEM0154F61H | 1.54" | 200 x 200 | ||
| GDEY0213F51 | 2.13" | 128 x 250 | ||
| GDEY0266F51H | 2.66" | 184 x 460 | ||
| GDEY029F51H | 2.9" | 168 x 384 | ||
| WS3004YRBW | 3.00" | 168 x 400 | ||
| GDEY0420F51 | 4.2" | 400 x 300 | ||
| GDEM042F52, GDEM042G86 | 4.2" | 400 x 300 | ||
| WS437YRBW | 4.37" | 512 x 368 | ||
| GDEY0579F51 | 5.79" | 792 x 272 | ||
| GDEY0583F41 | 5.83" | 648 x 480 | LáskaKit stavebnice | |
| GDEM075F52, GDEM075F53 | 7.5" | 800 x 480 | ||
| GDEM102F91 | 10.2" | 960 x 640 | ||
| GDEY116F51 | 11.6" | 960 x 640 | ||
| GDEY116F91 | 11.6" | 960 x 640 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEP0565D90 | 5.65" | 600 x 448 | ||
| GDEY073D46 | 7.3" | 800 x 480 | ||
| GDEP073E01 | 7.3" | 800 x 480 |
Vývojová deska s čipem ESP32-S3 a se sedmibarevným displejem připojeným přes LáskaKit SPI adaptér.
| Firmware | Typ displeje | Parametry |
|---|---|---|
| GDEY073D46 | 7 barev, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér | |
| GDEP073E01 | 6 barev s lepší saturací, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér |
| Firmware | Typ displeje | Rozlišení | ||
| ED133UT2/GDEP133UT3 | 13.3" | 1600 x 1200 |
Poznámky k firmwaru
| 8 odstínů šedi | ||||
| Firmware | Typ displeje | Rozlišení | ||
|
|
ED060XC3 | 6" | 1024 x 758 | S podporou čidel Pájeníčko sada 6" |
|
|
ED097TC2 | 9.7" | 1200 x 825 | S podporou čidel Pájeníčko sada 9.7" |
| ED133UT2/GDEP133UT3 | 13.3" | 1600 x 1200 | S podporou čidel | |
| Firmware | Typ displeje | Rozlišení | ||
| GDEW0154T8 | 1.54" | 152 x 152 | ||
| GDEY027T91 | 2.7" | 176 x 264 | ||
| GDEY029T94 | 2.9" | 128 x 296 | ||
| GDEY029T71H | 2.9" | 168 x 384 | ||
| GDEQ031T10 | 3.1" | 240 x 320 | ||
| GDEQ042T81 | 4.2" | 400 x 300 | ||
| GDEH0576T81 | 5.76" | 920 x 680 | ||
| GDEY0579T93 | 5.79" | 792 x 272 | ||
| GDEQ0583T31 | 5.83" | 648 x 480 | ||
| GDEW0583T8 | 5.83" | 648 x 480 | Pájeníčko sada ŽO 5.83" | |
| WS75BWT7 | 7.5" | 800 x 480 | ||
| GDEW075T7 | 7.5" | 800 x 480 | ||
| GDEY075T7BW | 7.5" | 800 x 480 | ||
| GDEM102T91 | 10.2" | 960 x 640 | ||
| GDEM133T91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154D67 | 1.54" | 200 x 200 | ||
| GDEY0213B74 | 2.13" | 128 x 250 | ||
| GDEW029T5D | 2.9" | 128 x 296 | ||
| GDEW042T2_G | 4.2" | 400 x 300 | ||
| GDEY042T81 | 4.2" | 400 x 300 | ||
| GDEQ0426T82 | 4.26" | 800 x 480 | ||
| GDEY075T7 | 7.5" | 800 x 480 | Pájeníčko sada ŽO 7.5" |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154Z90 | 1.54" | 200 x 200 | ||
| WS42YBW400300 | 4.2" | 400 x 300 | ||
| GDEQ042Z21 | 4.2" | 400 x 300 | ||
| GDEY042Z98 | 4.2" | 400 x 300 | ||
| HINK_E075A01 | 7.5" | 640 x 384 | ||
| GDEY0579Z93 | 5.79" | 792 x 272 | ||
| GDEW0583C64 | 5.83" | 600 x 448 | Pájeníčko sada ŽO 5.83" | |
| GDEQ0583Z31 | 5.83" | 648 x 480 | ||
| GDEY075Z08 | 7.5" | 800 x 480 | ||
| GDEH075Z90 | 7.5" | 880 x 528 | Pájeníčko sada ŽO 7.5" | |
| GDEM102Z91 | 10.2" | 960 x 640 | ||
| GDEY116Z91 | 11.6" | 960 x 640 | ||
| GDEY1248Z51 | 12.48" | 1304 x 984 | ||
| GDEM133Z91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEM0154F51H | 1.54" | 200 x 200 | ||
| GDEY0213F51 | 2.13" | 128 x 250 | ||
| GDEY0266F51H | 2.66" | 184 x 460 | ||
| GDEY029F51H | 2.9" | 168 x 384 | ||
| WS3004YRBW | 3.00" | 168 x 400 | ||
| GDEY0420F51 | 4.2" | 400 x 300 | ||
| GDEM042F52 | 4.2" | 400 x 300 | ||
| WS437YRBW | 4.37" | 512 x 368 | ||
| GDEY0579F51 | 5.79" | 792 x 272 | ||
| GDEY0583F41 | 5.83" | 648 x 480 | Pájeníčko sada ŽO 5.83" | |
| GDEM075F52 | 7.5" | 800 x 480 | Pájeníčko sada ŽO 7.5" | |
| GDEM102F91 | 10.2" | 960 x 640 | ||
| GDEY116F51 | 11.6" | 960 x 640 | ||
| GDEY116F91 | 11.6" | 960 x 640 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEP0565D90 | 5.65" | 600 x 448 | ||
| GDEY073D46 | 7.3" | 800 x 480 | ||
| GDEP073E01 | 7.3" | 800 x 480 |
| Firmware | Model | Rozlišení | Barevnost | |
| DIE01021S | 2.13" | 122x250 | ||
| DIS08792E | 4.2" | 400x300 | ||
| DIS08792E | 5.79" | 272x792 |
Firmware pro ePaper sady od Seeed studio.
| Firmware | Typ displeje | Rozlišení | Sada | |
| WS75BWT7 | 7.5" | 800x480 | XIAO 7.5" ePaper Panel | |
| GDEY075T7BW | 7.5" | 800x480 | TRMNL 7.5" (OG) DIY Kit | |
| WS75BWT7 | 7.5" | 800x480 | reTerminal E1001 BW | |
| GDEP073E01 | 7.3" | 800x480 | reTerminal E1002 E6 | |
| GDEP133C02 | 13.3" | 1600x1200 | EE02 + GDEP133C02 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEW0154T8 | 1.54" | 152 x 152 | ||
| GDEY027T91 | 2.7" | 176 x 264 | ||
| GDEY029T94 | 2.9" | 128 x 296 | ||
| GDEY029T71H | 2.9" | 168 x 384 | ||
| GDEQ031T10 | 3.1" | 240 x 320 | ||
| GDEQ042T81 | 4.2" | 400 x 300 | ||
| GDEH0576T81 | 5.76" | 920 x 680 | ||
| GDEY0579T93 | 5.79" | 792 x 272 | ||
| GDEQ0583T31 | 5.83" | 648 x 480 | ||
| GDEW0583T8 | 5.83" | 648 x 480 | ||
| WS75BWT7 | 7.5" | 800 x 480 | ||
| GDEW075T7 | 7.5" | 800 x 480 | ||
| GDEY075T7BW | 7.5" | 800 x 480 | ||
| GDEM102T91 | 10.2" | 960 x 640 | ||
| GDEM1085T51 | 10.85" | 1360 x 480 | ||
| GDEM133T91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154D67 | 1.54" | 200 x 200 | ||
| GDEY0213B74 | 2.13" | 128 x 250 | ||
| GDEW029T5D | 2.9" | 128 x 296 | ||
| GDEW042T2_G | 4.2" | 400 x 300 | ||
| GDEY042T81 | 4.2" | 400 x 300 | ||
| GDEQ0426T82 | 4.26" | 800 x 480 | ||
| GDEY075T7 | 7.5" | 800 x 480 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEY0154Z90 | 1.54" | 200 x 200 | ||
| WS42YBW400300 | 4.2" | 400 x 300 | ||
| GDEQ042Z21 | 4.2" | 400 x 300 | ||
| GDEY042Z98 | 4.2" | 400 x 300 | ||
| HINK_E075A01 | 7.5" | 640 x 384 | ||
| GDEY0579Z93 | 5.79" | 792 x 272 | ||
| GDEW0583C64 | 5.83" | 600 x 448 | ||
| GDEQ0583Z31 | 5.83" | 648 x 480 | ||
| GDEY075Z08 | 7.5" | 800 x 480 | ||
| GDEH075Z90 | 7.5" | 880 x 528 | ||
| GDEM102Z91 | 10.2" | 960 x 640 | ||
| GDEY116Z91 | 11.6" | 960 x 640 | ||
| GDEM133Z91 | 13.3" | 960 x 680 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEM0154F51H | 1.54" | 200 x 200 | ||
| GDEY0213F51 | 2.13" | 128 x 250 | ||
| GDEY0266F51H | 2.66" | 184 x 460 | ||
| GDEY029F51H | 2.9" | 168 x 384 | ||
| WS3004YRBW | 3.00" | 168 x 400 | ||
| GDEY0420F51 | 4.2" | 400 x 300 | ||
| GDEM042F52 | 4.2" | 400 x 300 | ||
| WS437YRBW | 4.37" | 512 x 368 | ||
| GDEY0579F51 | 5.79" | 792 x 272 | ||
| GDEY0583F41 | 5.83" | 648 x 480 | ||
| GDEM075F52 | 7.5" | 800 x 480 | ||
| GDEM102F91 | 10.2" | 960 x 640 | ||
| GDEY116F51 | 11.6" | 960 x 640 | ||
| GDEY116F91 | 11.6" | 960 x 640 |
| Firmware | Typ displeje | Rozlišení | ||
| GDEP0565D90 | 5.65" | 600 x 448 | ||
| GDEY073D46 | 7.3" | 800 x 480 | ||
| GDEP073E01 | 7.3" | 800 x 480 |
Instalace přes ESP Web flasher od Espressif
Webový flasher ESP Tool od Espressif naleznete na této adrese.
Desku po připojení přes USB uveďte do flashovacího režimu tak, že budete držet tlačítko BOOT a krátce stisknete tlačítko RESET a až poté puséte tlačítko BOOT. Ve flasheru se připojte na COM port s deskou (ponechejte výchozí rychlost komunikace, v případě problémů můžete zkusit nižší rychlost). Naklikejte 4 soubor pro flashování (všechny naleznete ve staženém archivu, který u sebe rozbalte) a zvote jejich adresy spolu se soubory:
bootloader.bin @ 0x1000 partitions.bin @ 0x8000 boot_app0.bin @ 0xE000 firmware.bin @ 0x10000Nastavení je vidět i na následujícím screenshotu:
Kompilace a upload přes Platformio IDE pod VS Code
Následuje velmi stručný návod, jak firmware zkompilovat a flashnout svépomocí přes Platformio IDE:
Pro to, abyste mohli použít FW Živého obrazu s MakerBadge, si prosím nainstalujte VS Code s IDE Platformio a otevřete v něm firmware ŽO z GitHubu.
Do
platformio.ini vložte jeden z následujících kompletně přednastavených ENV podle typu revize desky:
MakerBadge revize B
[env:makerbadge_revb]
platform = espressif32
board = featheresp32-s2
board_build.partitions = default.csv
custom_fw_name = 'MakerBadge_revB'
lib_ignore = zinggjm/GxEPD2
extra_scripts =
pre:scripts/set_build_date.py
scripts/generate_web_manifest.py
lib_deps =
jnthas/Improv WiFi Library@^0.0.4
bblanchon/ArduinoJson@^7.2.1
adafruit/Adafruit GFX Library@^1.11.9
kikuchan98/pngle@^1.1.0
adafruit/Adafruit SHT4x Library@^1.0.5
adafruit/Adafruit BME280 Library@^2.3.0
sparkfun/SparkFun SCD4x Arduino Library@^1.1.2
sensirion/Sensirion I2C STCC4@^1.0.0
${common.lib_deps_builtin}
build_flags=
-D COLOR_TYPE=GRAYSCALE
-D BOARD_TYPE=MakerBadge_revB
-D DISPLAY_TYPE=GDEY0213B74
-DARDUINO_USB_MODE=1
-DARDUINO_USB_CDC_ON_BOOT=0
MakerBadge revize D
[env:makerbadge_revd]
platform = espressif32
board = featheresp32-s2
board_build.partitions = default.csv
custom_fw_name = 'MakerBadge_revD'
lib_ignore = zinggjm/GxEPD2
extra_scripts =
pre:scripts/set_build_date.py
scripts/generate_web_manifest.py
lib_deps =
jnthas/Improv WiFi Library@^0.0.4
bblanchon/ArduinoJson@^7.2.1
adafruit/Adafruit GFX Library@^1.11.9
kikuchan98/pngle@^1.1.0
adafruit/Adafruit SHT4x Library@^1.0.5
adafruit/Adafruit BME280 Library@^2.3.0
sparkfun/SparkFun SCD4x Arduino Library@^1.1.2
sensirion/Sensirion I2C STCC4@^1.0.0
${common.lib_deps_builtin}
build_flags=
-D COLOR_TYPE=GRAYSCALE
-D BOARD_TYPE=MakerBadge_revD
-D DISPLAY_TYPE=GDEY0213B74
-DARDUINO_USB_MODE=1
-DARDUINO_USB_CDC_ON_BOOT=0
Desku uveďte do boot režimu - stiskněte a držte boot tlačítko, do toho krátce stiskněte
reset tlačítko a pusťte boot tlačítko. V Platformiu zvolte "Build and upload" u zvolené revize desky. Pokud i tak nezačne upload na správný port,
zkuste ještě jednou uvést desku do boot režimu předtím, než v rámci buildu začne IDE hledat port pro upload programu, musí to klapnout.
Jakmile projde flashnutí, tak to může vyhodit obdobnou chybu:
Je to jen proto, že se nepodařilo desku restartovat automaticky. Stiskněte tlačítko RESET a už by měla naskočit párovací obrazovka Živého obrazu.
