Nejjednodušší cesta, jak Živý obraz nahrát do vývojové desky. Stačí vám kompatibilní prohlížeč (Google Chrome nebo Microsoft Edge), připojit desku,

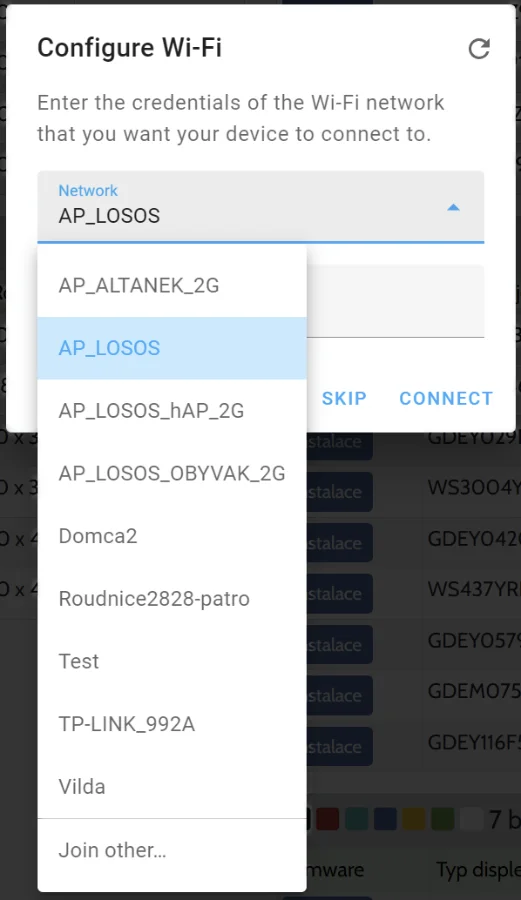

zvolit firmware, zvolit port desky a nechat naflashovat. Na konci procesu flashování, který trvá cca 3 minuty, se deska restartuje a začne vysílat přístupový bod s názvem "INK_xxx...", na který se připojte
s heslem "zivyobraz" (pomáhá mít zakázaná mobilní data) a nastavte připojení desky na domácí Wi-Fi.
Pokud nebudete mít nainstalovaný ovladač pro sériový port, průvodce vám ho nabídne k doinstalování.
Celý průvodce je v angličtině, ale jedná se o několik jednoduchých kroků.

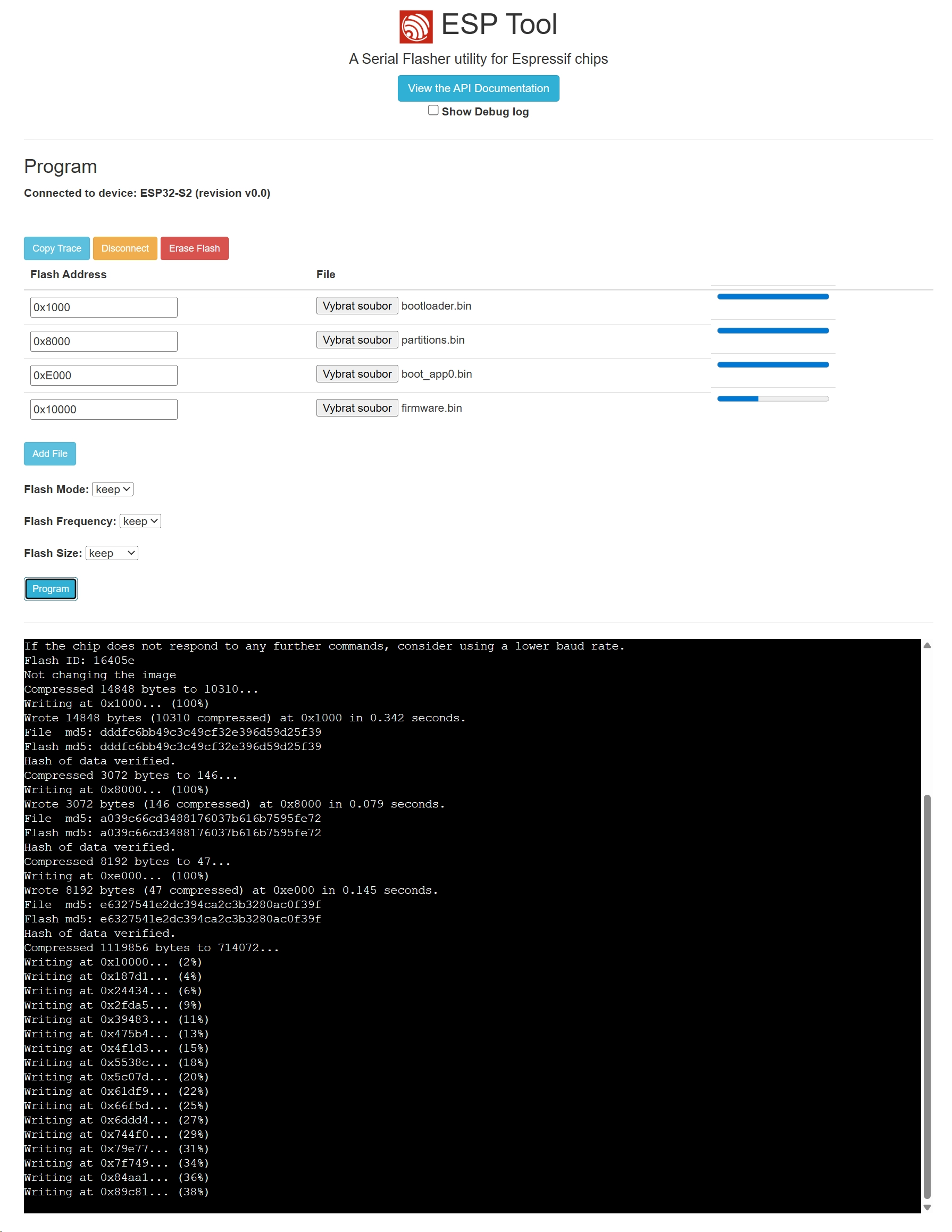

Také můžete flashovat přes utilitu pod Windows nebo zkompilovat zdrojový
kód ŽO ve svém oblíbeném IDE - viz dokumentace
Bufferované načtení obrázku přímo do řadiče ePaperu namísto stránkovaného výpisu - výrazně rychlejší a šetří baterii.
Ještě lepší výdrž
Díky řadě nových úsporných funkcí je již tak skvělá výdrž na baterii ještě lepší.
Rychlý refresh displeje
Server může řídit jakou metodou bude e-paper obnovený pro rychlejší zobrazení.
Vypínání Wi-Fi
Wi-Fi se vypíná před překreslením obsahu e-paperu, kdy již není potřeba - hospodárné chování šetří baterii.
Inteligentní práce s čidly
Využívá se pouze nalezené čidlo, takže se při každém probuzení neztrácí čas procházením všech čidel.
Podpora čidla Sensirion STCC4
Podpora dalšího čidla STCC4 pro měření teploty, vlhkosti a CO2.
Refactorovaný kód
Kompletně zpřehledněný kód rozdělený do tříd. Díky @__andy99__, který se o kód v repozitáři stará a pomáhá s vývojem a pomohl s celou řadou nových funkcí ať už přímo, nebo review kódu.
Nové JSON API
Komunikace se serverem probíhá moderně přes JSON a rozšiřuje data, která zařízení může zaslat a zasílá. Díky @_patrik_novak_ za pomoc s implementací.
Přesnější uspání desky
Vteřinové rozlišení s kompenzací běhu programu. Délka uspání je upravená o dobu nutnou na stažení a vykreslení.
Podpora PNG formátu
PNG je v některých scénářích datově úspornější než Zx RLE formát. Server vrací vhodnější variantu.
OTA aktualizace
Jednoduchá automatická aktualizace firmwaru ze serveru přes Wi-Fi.
Pokročilejší telemetrie
Firmware hlásí typ desky, displeje, teplotu procesoru, čas potřebný na stažení a vykreslení obsahu.
Šifrování přenášených dat
Data jsou mezi zařízením a serverem jsou přenášená šifrovaně pro lepší zabezpečení.
Podpora dalšího tlačítka
U podporovaných desek umožňuje extra tlačítkem restartovat zařízení, vymazat obrazovku nebo resetovat nastavení Wi-Fi.
Uspávání desky při vykreslení obsahu
Překreslení obsahu na displeji může v některých případech trvat i desítky sekund. Po tuto dobu je deska v tzv. "light sleep" režimu pro co nejúspornější běh.
Lepší stabilita při nahrávání obsahu
Rozdělení času pro timeouty při načítání dat/celkového přenosu, ošetření nekompletního načtení.
Aktualizace bez reinstalace
Možnost firmware jen aktualizovat bez potřeby znovu nastavovat připojení na Wi-Fi.

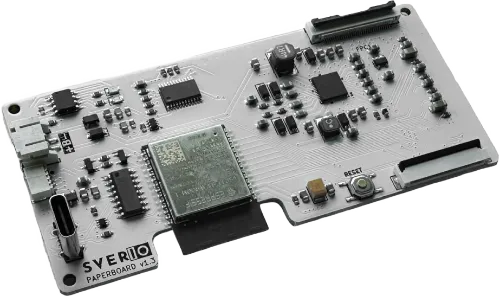

Nová SPI deska SVERMIO
Podpora pro novou SPI desku od Pájeníčka.
Poslední verze knihoven
Postaven na aktuálních verzích všech použitých knihoven.
Přehlednější výpis do konzole
Výpis na sériovém portu obsahuje více důležitých informací roztříděných do kategorií pro lepší orientaci ve výpisu dat.
Čtyřbarevný displej GDEM075F52
Podpora pro čtyřbarevný 800x480 7.5" displej Good Display GDEM075F52.
API klíč zařízení
Zařízení do komunikace přidává vygenerovaný klíč pro vyšší bezpečnost.
Možnost zachovat obrazovku při chybě
V administraci můžete volitelně nastavit, aby při absenci připojení zůstal na displeji viditelný poslední obraz (místo chybové hlášky).
Changelog starších verzí
FW 2.4:
Server může vrátit informaci o tom, kdy se má příště zařízení připojit, s rozlišením na vteřiny (místo minut).
Podpora pro další displeje díky aktualizovaným knihovnám.

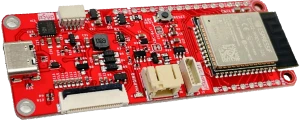

Podpora pro nové desky LáskaKit ESPink 3.5, Seeed Studio.
FW 2.3:
Informativní obrazovka, když je nedostupné AP pro připojení k internetu. Pokud je nedostupné opakovaně, tak se prodlužuje čas, po kterém se zařízení snaží znovu připojit (a vysílá vlastní AP pro možnost přenastavení konektivity), aby nedošlo k rychlému vyčerpání baterie během několika dní.
Podpora pro nové LáskaKit desky s Fuel gauge.
FW 2.1 a 2.2:
Podpora pro další čidla pro záznam teploty/vlhkosti navíc i tlak/CO2. Konkrétně jsou podporovaná čidla: SHT40/41/45, SCD40/41 a BME280. Díky ChiptronCZ!
Pořešené načítání obsahu na horší konektivitě do internetu díky Michalu Schwarzovi.
Nová obrazovka pro připojení zařízení na Wi-Fi s QR kódy díky dronecz.
Podpora otočení obsahu na displeji o 180° (pro displeje umístěné vzhůru nohama).
Rozšířené definice o další typy ePaperů a podpora čtyřbarevného od Waveshare.

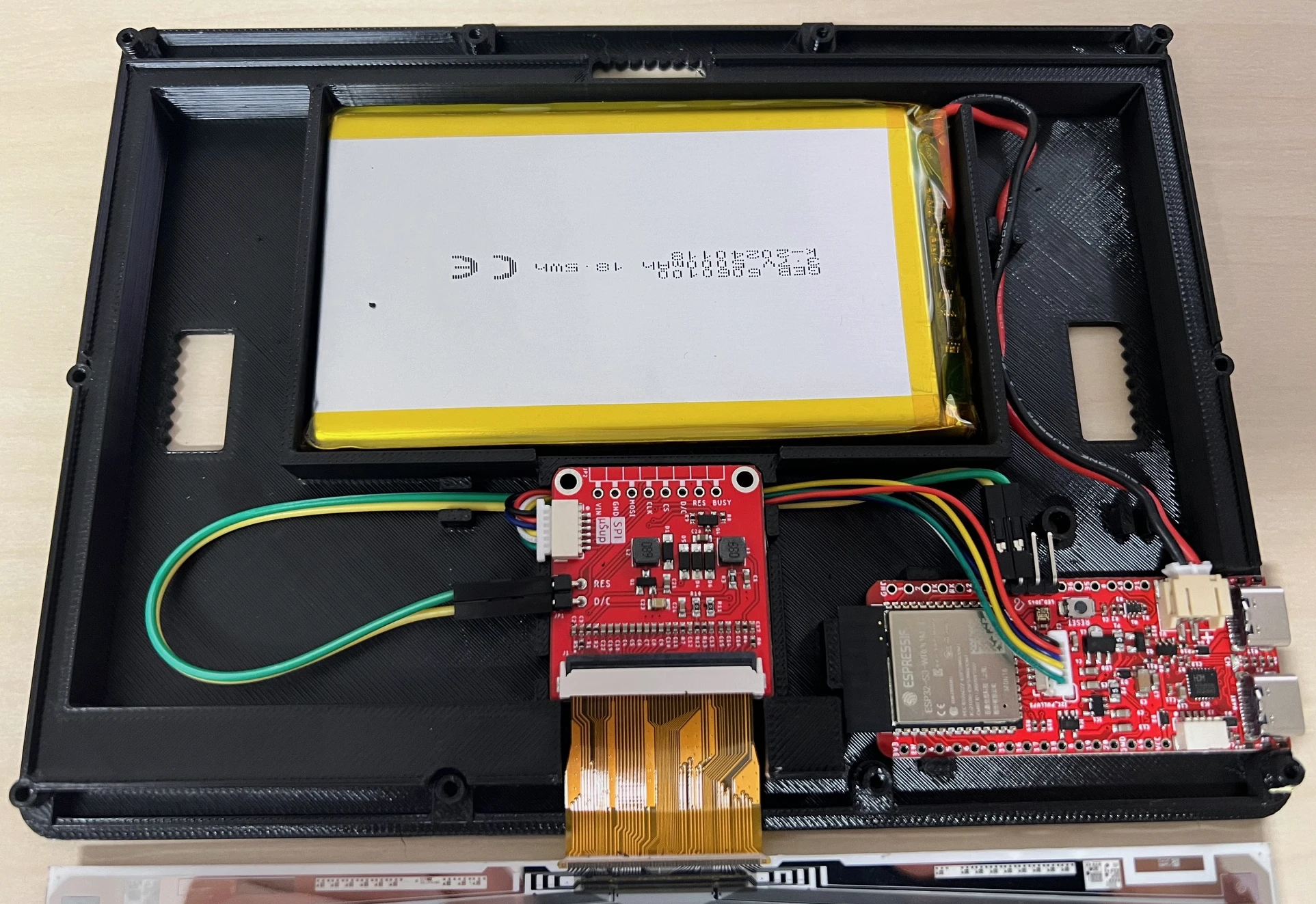

Vývojová deska s čipem ESP32-S3 a se sedmibarevným displejem připojeným přes LáskaKit SPI adaptér.
Firmware
Typ displeje
Parametry
GDEY073D46
7 barev, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér
GDEP073E01
6 barev s lepší saturací, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér
Poznámky k firmwaru
Verze FW pro tuto desku je označená jako 2.5, ale má řadu vlastností z 3.0, především rychlé načítání - tato vývojová větev pro EPDiy desku je samostatná od hlavního FW pro SPI desky.
Neplánujete-li připojit čidlo teploty (vlhkosti/tlaku/CO2), pak můžete nahrát lehce úspornější FW bez podpory čidel.
1
Z tabulky výše zvolte postupně výrobce desky, vývojovou desku a následně displej, který máte k vývojový desce připojený
(nebo ho teprve připojíte) a klikněte na "Instalovat" v konkrétním řádku. Firmware automaticky
podporuje následující čidla pro teplotu/vlhkost/tlak/CO2: SHT40/41/45, SCD40/41, BME280 a STCC4.
2

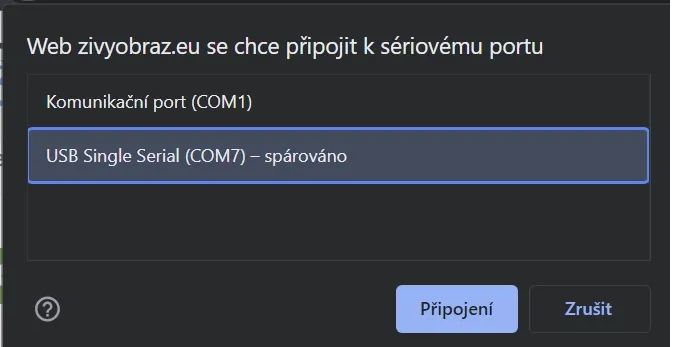

Zvolte sériový port, na kterém je připojená základní deska a dejte "Připojení" (Connect).
Pokud zvolíte "zrušit", tak se vám objeví informace viz další bod.
2a

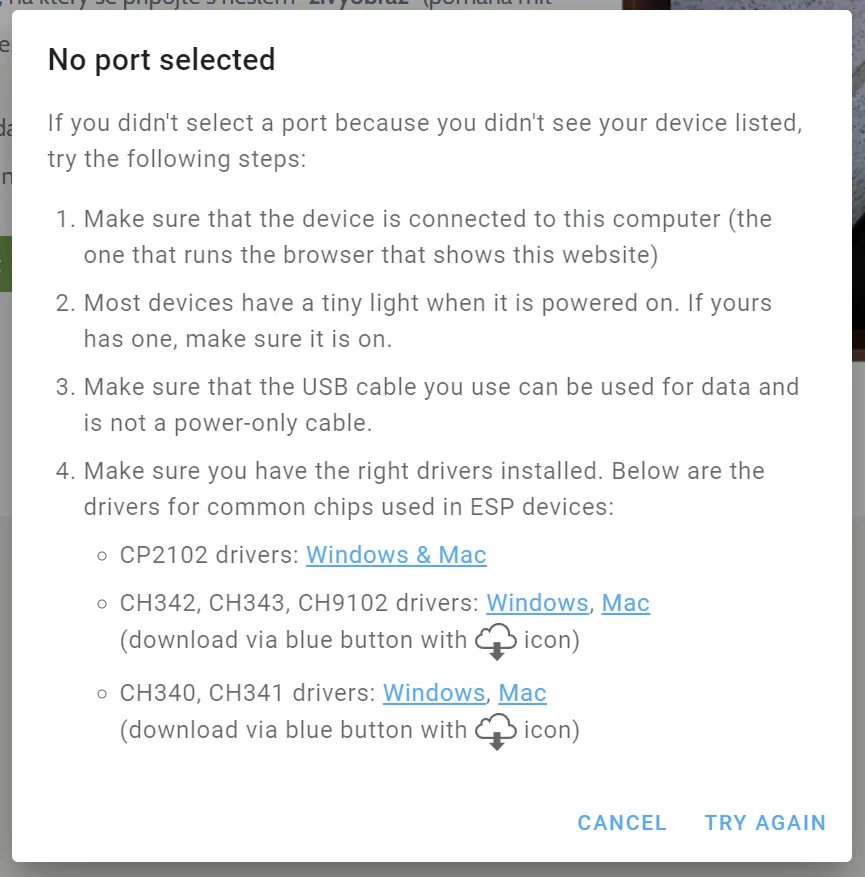

Pokud nejde zvolit sériový port (není vidět v seznamu), bude vám nabídnuta pomoc proč nevidíte ten správný. Zkontrolujte prosím:
Zda je zařízení (vývojová deska) připojené k tomuto počítači.
Zda je zařízení zapnuté (měla by svítit LED dioda na desce nebo USB převodníku, máte-li starší typ desky, kde je extra převodník potřeba).
Zda je kabel, kterým je zařízení připojené, i datový a není určený jenom pro napájení.
Nainstalujte potřebné ovladače pro použitý čip v zařízení.
Vyzkoušejte jiný USB port, prohlížeč (Chrome/Edge), kabel nebo rovnou počítač.
3

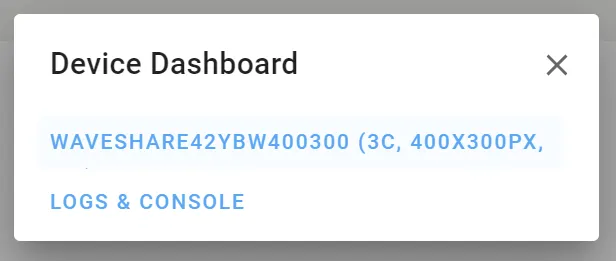

Máte-li naflashováno, můžete z nabídky zvolit "Logs & console" a podívat, se co se vypisuje do sériového výstupu - viz poslední bod tohoto návodu.
Jinak pokračujte prvním odkazem s označením ePaperu, u kterého jste tuto flashovací proceduru spustili.
4
Chcete-li udělat čistou instalaci, zvolte "Erase device" pro vymazání paměti desky před nahráním nového firmwaru.
Pokud chcete zachovat nastavení Wi-Fi a další data (doporučujeme), zvolte rovnou "NEXT".
5

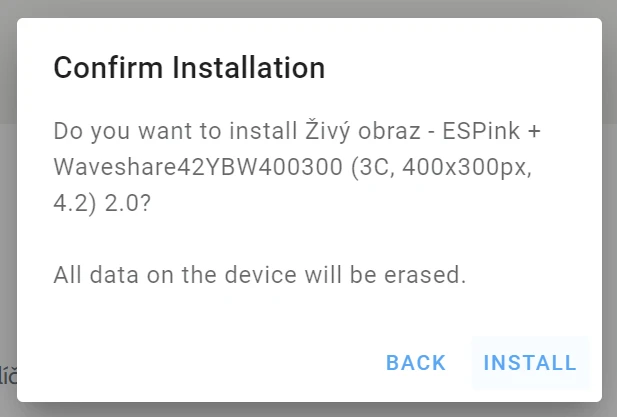

Ještě jednou zkontrolujte, že typ displeje a jeho parametry souhlasí s tím, co máte připojené k desce. Pokud ne, tak zvolte "zpět"/"zrušit" a zvolte jiný firmware zde na stránce.
Pokud je vše v pořádku, pak pokračujte tlačítkem "INSTALL".
6

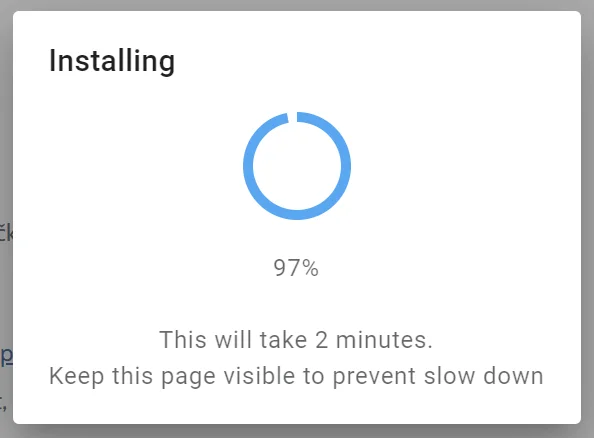

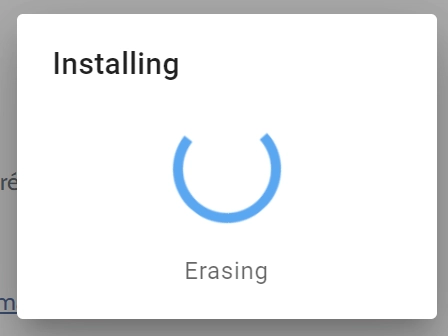

Začne flashování. Nejprve se vymažou stará data z paměti a následně se nahraje kompletní firmware.
Celá procedura by měla být hotová během tří minut a je lepší nechat okno (záložku) s flashováním v popředí.

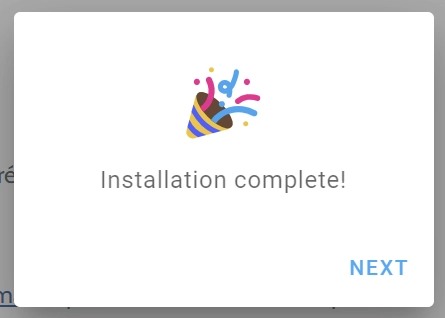

Rozhodně ho nezavírejte! Na konci, jakmile je instalace kompletní, pokračujte přes odkaz "NEXT".
Visí pouze "Connecting" a nezačne "Installing"? Zkuste jiný USB port, kratší nebo jiný USB kabel, jiný prohlížeč (Edge/Chrome) nebo počítač. Zkontrolujte také, že máte displej připojený k vývojové desce.
7

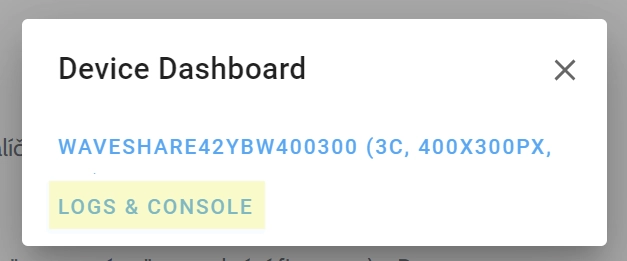

Dostali jste se zpátky na úvodní okno. Nyní můžete zvolit "LOGS & CONSOLE", abyste se podívali,
co deska hlásí do sériového výstupu.
Každopádně můžete pokračovat v návodu oživení displeje
v dokumentaci
jeho připojením na domácí Wi-Fi a následnou registrací zde na portálu.
8

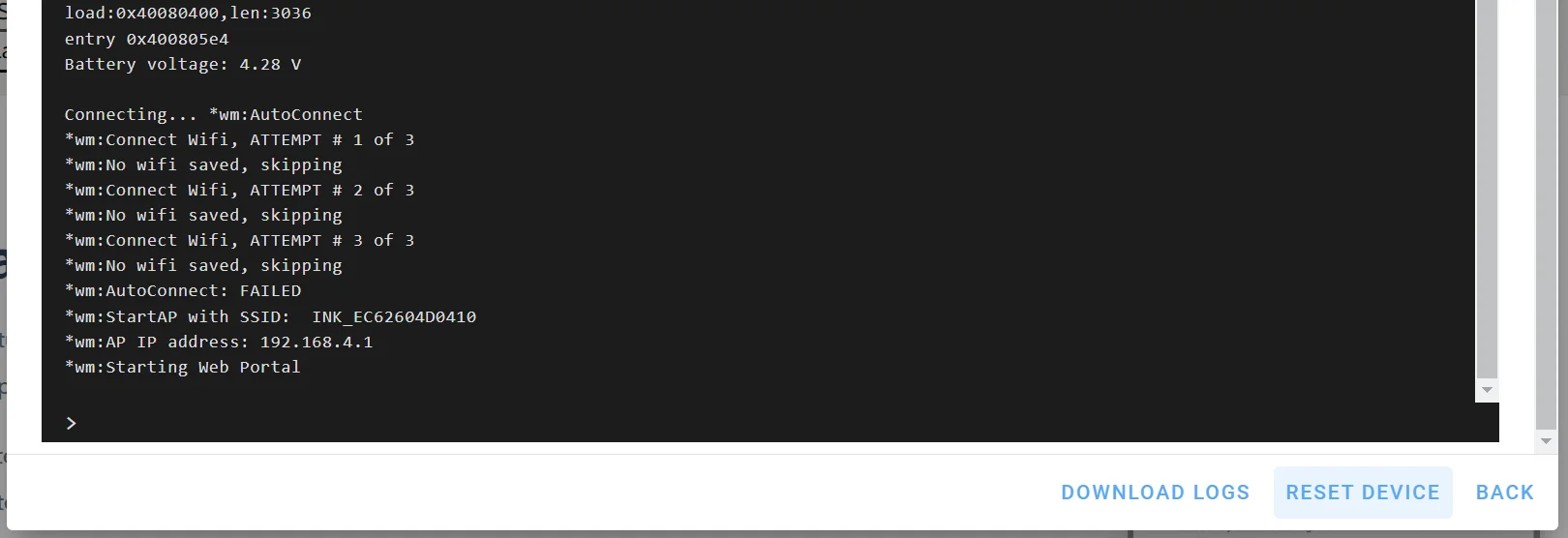

Při otevření konzole bude nejspíš výpis prázdný, protože už deska stihla vypsat základní informace a
vysílá přístupový bod, na který je potřeba se připojit s heslem "zivyobraz".
Vývojovou desku můžete restartovat buď na ní tlačítkem RESET nebo v průvodci kliknutím na "RESET DEVICE".
Následně by se měla okamžitě v konzoli objevit informace o tom, že deska nabíhá a co se děje (vysílá AP abyste se připojili
nebo stahuje obrázek ze serveru). V případě, že by vše nešlo podle plánu, tak uložte screenshot s tímto výpisem a kontaktujte
mě přes e-mail (a výpis přiložte).
